电导率仪CM-230说明书

一、 性能指标
测量范围:(0~20)/(0~200)/(0~2000)μS/cm
(三档量程可选)
准确度:1.5 %(FS)
稳定性:±2×10-3(FS)/24h
电导池:塑料结构 常数:1.0cm-1
*注 1:在医药、食品、饮料等**域不推荐塑料电导池,建议使用
卫生级电导池,本着负责起见推荐使用更**别仪表。
温补元件:NTC 10K
介质温度:(5~50)℃
螺纹尺寸:1/2 NPT 管螺纹
介质压力:(0~0.5)MPa
电导池总长:5m或约定≤30m
温度补偿: 以25℃为基准,自动补偿
显示方式: 位
LCD显示(CCT-3320V)
LED显示(CCT-4320A):
变送输出信号:无此功能
供电电源:AC 220V±10% 50Hz
电源消耗:≤1W
环境条件:(1)温度(0~50)℃ (2)湿度≤85%RH
外形尺寸:(48×96×100)mm(高×宽×深)
开孔尺寸:(45×91)mm(高×宽)

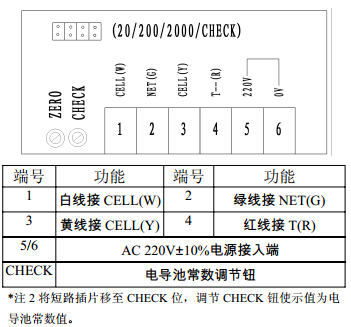

二、面板接线图及说明

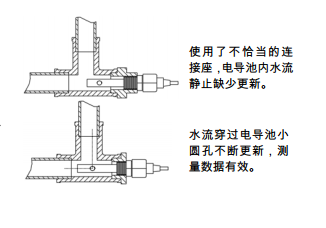

三、测量电导池安装说明:
为确保电导池测量结果准确,应避免电导池间因有气泡或死水而造成数据失准,请严格按下图正确安装方式安装:

四、正确设置:
仪表安装完毕接通电源,进行如下操作:
1. 常数校正:
将后面板短路插片移** CHECK(校正)位置,
显示屏左上角显示“C=”,调节左下方 CHECK 调节
钮使其与电导池上常数值相符。
例:若电导池常数 C=1.059cm-1 则调 CHECK
(校正)调节钮使仪表显示为1.059
2. 量程切换:
将后面板短路插片移** 20/200/2000 适合量程档,
为获得**佳分辨尽量选择较低量程。
